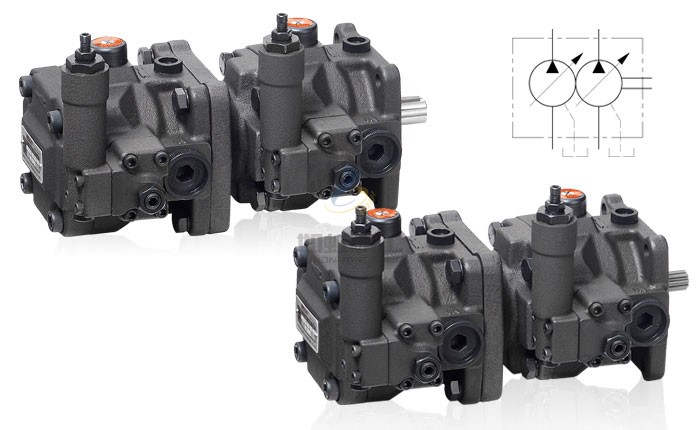

可變吐出量葉片泵
VP※※FD系列 雙泵型號說明
| VP55FD | -A | 5 | -A | 5 | -50 | S | ||||
|---|---|---|---|---|---|---|---|---|---|---|
|
記號
機殼號
|
軸端泵 | 蓋端泵 | 設計編號 | 主軸記號 | ||||||
| 吐出量 （at 3.5bar，1800 r/min） |
壓力調整範圍 | 吐出量 （at 3.5bar，1800 r/min） |
壓力調整範圍 | |||||||
| A 吐出量 L/min (幾何排量 cm3/rev) |
●B 吐出量 L/min (幾何排量 cm3/rev) |
記號 | 調整範圍 (bar) |
A 吐出量 L/min (幾何排量 cm3/rev) |
●B 吐出量 L/min (幾何排量 cm3/rev) |
記號 | 調整範圍 (bar) |
|||
| VP55FD (VP5FD) |
30 (16) | 40 (22) | 2 | 15~35 | 30(16) | 40(22) | 2 | 15~35 | 50 | 無記號:
半圓鍵心軸 (VP5*) 直鍵心軸 (VP6*) S: |
| VP65FD | 54 (30) | 70 (39) | 3 | 20~70 | 30(16) | 40(22) | 3 | 20~70 | ||
| VP66FD | 54 (30) | 70 (39) | 4 | 50~105 | 54(30) | 70(39) | 4 | 50~105 | ||
| F: 法蘭型式 |
●B 型號?(40 & 70 L/min) 最高使用壓力?105bar出廠時吐出量設定?Q?max. |
5 | 70~140 | ●B 型號?(40 & 70 L/min) 最高使用壓力?105bar出廠時吐出量設定?Q?max. |
5 | 70~140 | ||||
| 出廠時壓力設定?P?min. | 出廠時壓力設定?P?min. | |||||||||
※?泵轉速限制
最低轉速：800 r/min
最高轉速：1800 r/min
